Usos: Cámara de la prueba usada para probar la anti-lluvia y el funcionamiento impermeable para los productos, los productos tales como lámparas locomotoras de vapor, el funcionamiento del limpiador, las bandas impermeables, los instrumentos de la motocicleta, la industria de defensa, los sistemas de navegación, los misiles, el top del cono del radar, la industria aeroespacial etc.
La cámara da alta temperatura y de alta presión de la prueba de espray de agua (IPX9K) es conveniente para probar si los productos eléctricos, los recintos y los sellos pueden asegurar el buen funcionamiento del equipo y de los componentes bajo temperatura alta y ambiente de alta presión del espray.
Estándar:

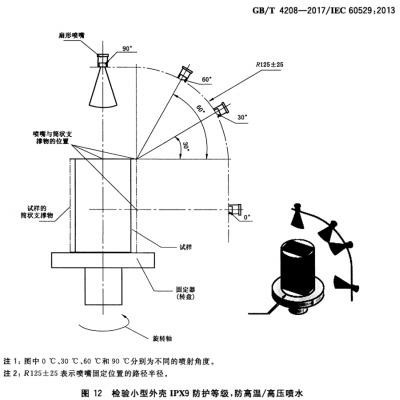

ISO20653-2013, VW80000, GBT4208-2017: 14.2.9 y figura 7, figura 8, figura 9, figura 10, figura 11, figura 12 requisitos impermeables del grado IPX9/9K
Características:
1. Conveniente para la prueba impermeable IPX9 y 9K del producto
2. La caja y la placa giratoria internas toda se hacen de la placa de acero inoxidable SUS304.
la vivienda 3.The se hace de la placa de acero de alta calidad china.
4. Anillo de cierre especial del silicón, buena elasticidad, buena durabilidad.
5. La estructura de caja, trae su propio tanque de agua, recicla el agua, el tanque equipado del sensor llano, control automático del consumo de agua, y construido en una detección de la alarma del nivel del agua baja.
6.Built-en el sensor de temperatura para controlar la temperatura del agua se ha fijado que.
la ventana panorámica 7.The se hace del vidrio moderado y construyó las luces LED para la observación fácil de la prueba interna.

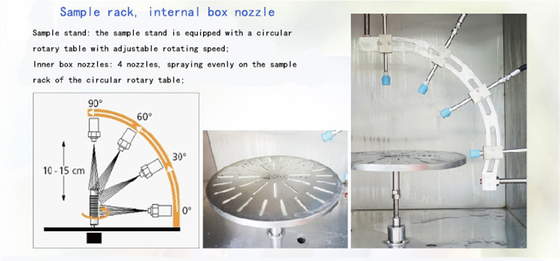

8. 4 bocas de fan se distribuyen dentro de un 90° vertical y se fabrican según el estándar IEC60529-2013/GB/T4208-2017.
9. Bocas de encargo estándar para la medición del mismo tamaño, y tenedores de la boca para ajustar la distancia entre la boca y el conductor sampleTurntable: La velocidad y el ángulo se pueden fijar por la pantalla táctil (ajustable).
pantalla táctil de 10,7 pulgadas y PLC de Panasonic, accesorios eléctricos tales como LS, Omron y otras marcas importadas.
Parámetros técnicos:
| El tamaño fuera del tanque de agua |
1450*1230* 1820 milímetros (incluya los echadores) |
| El tamaño de la caja interna |
1000*1000*1000 milímetro |
| Número de boca |
4 PC |
| Ángulo |
0°, 30°, 60°, el 90° |
| Distancia de la boca |
100-200 milímetros (ajuste manualmente) |
| Diámetro de la placa giratoria de la muestra |
Diámetro 400 milímetro (distancia manual de la elevación 400-650 milímetro entre la placa giratoria y la parte inferior) |
| Cargas de la placa giratoria de Max Loads |
50 kilogramos |
| La velocidad de la placa giratoria gira |
1~10 r/min |
| |
|
| Corriente del espray |
14~16L/min |
| Temperatura del espray de agua |
25℃, 80±5℃ |
| Presión del espray |
8000~10000 Kpa |
| Impacto de la regadera |
0.9~1.2N |
| Tiempo de la prueba |
120 S (30 S por la posición, pueden ser fijados) |
| |
|
| Este voltaje de la cámara del probador |
EL AC380V±10%; el 50Hz±10%, cinco-línea trifásica sistema |
| Voltaje de la muestra |
220V. 50Hz |
| Poder de la cámara |
18,0 kilovatios, línea de tierra del fuego line+zero line+protective (Resistance<4Ω) |
Términos del uso:
| Requisitos ambientales |
- La tierra es plana, drenaje es lisa, la tierra y las paredes son impermeables, fijando zanjas de la fuga a tierra o de drenaje.
- Bien - ventilado.
- Ningún campo electromagnético fuerte alrededor.
- Ningunas sustancias y polvo inflamables, inexplosibles, anticorrosivos alrededor.
|
| Temperatura |
5℃~35℃ |
| Humedad |
el ≤85% |
| Presión atmosférica |
86kPa~106kPa |
| Condiciones de la fuente de alimentación |
- instale la capacidad apropiada del interruptor del aire de la protección de la salida para el dispositivo, el interruptor debe ser utilizado independientemente del dispositivo.
- No utilice el cuchillo-interruptor o la toma de corriente.
- La distancia es no más los que 2m del interruptor del aire del contorneamiento y del equipo.
|
| Condiciones del agua |
- La presión de agua no es menos que 0.2Mpa y un golpecito de 4 puntos está instalado.
- El golpecito es no más que 2 metros lejos del dispositivo.
|
Accesorios:
5 metros riegan las PC pipe*1
